製品情報
セントラルクリーナー

配管したユースポイントからゴミを機器本体に集める集中集塵システム。
超精密工場やクリーンルームの清掃用を中心にラインナップ。

セントラルクリーニングシステム用装置

  • 清掃エリア・集塵ポイントが広範囲にわたっても容易にダストを回収するシステム
  • 装置置場が隔離されることで排気・回収ダストの飛散がなく非常にクリーン
  • パイオニアメーカーならではの機種ラインナップとオプション
  • 運転方式・分離器・インレット弁等システムの組み合わせは自由自在

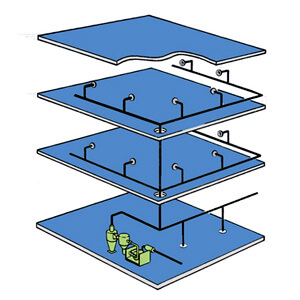

セントラルクリーニングシステムとは

セントラルクリーニングシステムとは

清掃エリアや集塵ポイントが広範囲且つ階層ごとにわたっても用意に清掃作業ができるシステムです。
設置したインレット弁に専用のホース(アタッチメント)を差し込むことにより清掃作業が可能になり大幅な作業軽減が期待できます。本システム最大の特徴は、吸引した粉塵や空気を作業エリアに戻さずに一箇所に集中回収することにあります。これにより作業エリアの清浄度を高めることが可能です。
クリーンルームを持つ食品工場、製薬工場、半導体工場等に最適なシステムとなります。

セントラルクリーナー 設置事例

  • 一般工場一般工場
  • 精密工場精密工場
  • クリーンルームクリーンルーム
  • 小型クリーンルーム小型クリーンルーム
  • ビルビル
  • 発電所発電所
  • ホテルホテル
  • 病院病院
  • 店舗店舗
  • ガソリンスタンドガソリンスタンド

省エネを実現する各種システム

セントラルクリーナーの欠点として、1ヶ所の時でも運転しなければならず、電力的なロスが大きくなります。
そのため弊社では、省電力を目的とした自動運転システムを考案し納入しています。

自動運転装置

セントラルクリーナーは機械室に設置されることが多く、使用の度に起動・停止を行うのが面倒で、つい運転したままでいるために余分な電力を費やしたり、ブロワー故障の原因となります。自動運転装置はこれらのことを防止するためのシステムで、メインブロワーの他に動力の小さなパイロットブロワーを取り付け、使用中はメインブロワーを運転し、使用しないときはパイロットブロワーを運転する自動システムです。

自動交互運転装置

設計同時使用数の多い場合でも、最大数を使用するのは一時的で、少ない場合の方が一般的に多く、大きな容量のブロワーを運転しておくのは電力のムダとなります。1/2容量のブロワーを2台設置し、使用数の少ないときは1台で運転して、同時使用数が多くなると自動的に2台の運転に切り換わり、また、少なくなると自動的に1台の運転に切り換わるシステムです。

インバータ運転

セントラルクリーナーの同時使用数は常に変化し、少ない使用数の場合に、最大同時使用数のブロワー回転数で運転すると真空圧が上がり、また、1箇所当たりの空気量も必要以上となります。これでは余分な動力を費やすばかりでなく、掃除口より大きな音が発生します。そのため各使用数ごとの真空圧・風量を設定しておき、ブロワーの回転数を落として余分な動力を使わないシステムです。

商品ラインナップ

ACV-MP2

配管式掃除装置:セントラルクリーナー[ コンパクト設計 ]

小スペースから大スペースまで対応するコンパクトで画期的なユニットです。連続運転を可能にしたフィルター払落しにパルスジェット方式を採用、ダストの取り出しにはビニール袋の使用が可能。さらに成形フィルターで交換が安易に行えます。

一般工場 クリーンルーム 精密工場

ACV-MP2 自動運転装置付きへの対応も可能です。

  MP2-55 MP2-75 MP2-110 MP2-150
電源(相・V) 3⌀ 200 3⌀ 200 3⌀ 200 3⌀ 200
出力(kW) 5.5 7.5 11 15
風量(m/min) 6 6 10 12
静圧(kPa) 20.6 22.5 23.5 27.4
分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式
フィルター面積(m²) 3.4 3.4 3.4 3.4
払い落とし方式 パルスジェット方式 パルスジェット方式 パルスジェット方式 パルスジェット方式
集じん容量(ℓ) 65 65 65 65
重量(kg) 480 520 700 770
寸法(mm) A 1490 1490 1490 1490
B 900 900 900 900
C 1850 1850 2130 2130
D 1187 1187 1187 1187
E 1600 1700 1700 1700
F 65A 65A 100A 100A
G 100A 100A 150A 150A

寸法表

寸法表

ACV-MP3

配管式掃除装置:セントラルクリーナー[ コンパクト設計 ]

小スペースから大スペースまで対応するコンパクトで画期的なユニットです。連続運転を可能にしたフィルター払落しにパルスジェット方式を採用、ダストの取り出しにはビニール袋の使用が可能。さらに成形フィルターで交換が安易に行えます。

一般工場 クリーンルーム 精密工場

ACV-MP3 自動運転装置付きへの対応も可能です。

  MP3-150 MP3-185 MP3-220 MP3-300
電源(相・V) 3⌀ 200 3⌀ 200 3⌀ 200 3⌀ 200
出力(kW) 15 18.5 22 30
風量(m/min) 12 12 15 19
静圧(kPa) 27.4 30.3 29.4 34.3
分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式
フィルター面積(m²) 7.2 7.2 7.2 7.2
払い落とし方式 パルスジェット方式 パルスジェット方式 パルスジェット方式 パルスジェット方式
集じん容量(ℓ) 65 65 65 65
重量(kg) 820 900 1150 1500
寸法(mm) A 1555 1555 1555 1555
B 650 650 650 650
C 2070 2070 2280 2380
D 1160 1160 1335 1500
E 1882 1882 2080 2138
F 125A 125A 125A 125A
G 150A 150A 150A 150A

寸法表

寸法表

M型シリーズ

長時間の運転にも強い力持ちの中型タイプ

中型スペースに最適。Sシリーズよりも大型で、工場・精密工場・ホテル・一般ビル等に適応する省電力タイプです。

病院 精密工場 一般工場 クリーンルーム ホテル

M型シリーズ

  M-55 M-75 M-110 M-150
電源(相・V) 3⌀ 200 3⌀ 200 3⌀ 200 3⌀ 200
出力(kW) 5.5 7.5 11 15
風量(m/min) 6 6 10 12
静圧(kPa) 20.6 22.5 23.5 27.4
分離方式 サイクロン内蔵型
バグフィルター分離方式
サイクロン内蔵型
バグフィルター分離方式
サイクロン内蔵型
バグフィルター分離方式
サイクロン内蔵型
バグフィルター分離方式
フィルター面積(m²) 3.4 3.4 3.4 3.4
払い落とし方式 手動逆流ジェット方式 手動逆流ジェット方式 手動逆流ジェット方式 手動逆流ジェット方式
集じん容量(ℓ) 55 55 55 55
重量(kg) 約300 約350 約550 約600
寸法(mm) A 1800 1800 1800 1800
B 1490 1490 1490 1490
C 1070 1790 1780 1890
D 1600 1600 2230 2230
E 920 920 1250 1250
F 630 630 630 630
G 824 824 824 824
H 91 91 5 5
I 750 870 950 1060
J 100A 100A 150A 150A
K 50A~80A 50A~80A 50A~80A 50A~80A

寸法図

G型シリーズ

広いスペースにパワーを発揮する大型タイプ

大きなスペースに最適。ACVとしてパーフェクトな機能と構造を備えた高性能モデルです。ビル・ホテル・マンション・病院・工場その他あらゆる建築物に対応できる先端技術が搭載されています。

ビル 発電所 一般工場 クリーンルーム ホテル

G型シリーズ

  G-110 G-150 G-220H
電源(相・V) 3⌀ 200 3⌀ 200 3⌀ 200
出力(kW) 11 15 22
風量(m/min) 10 12 15
静圧(kPa) 23.5 27.4 29.4
分離方式 サイクロン+
バグフィルター分離方式
サイクロン+
バグフィルター分離方式
サイクロン+
バグフィルター分離方式
フィルター面積(m²) 6.4 6.4 6.4
払い落とし方式 自動シェイキング方式 自動シェイキング方式 自動シェイキング方式
集じん容量(ℓ) 430 430 430
重量(kg) 約950 約1050 約1300
寸法(mm) A 2850 2850 2850
B 2430 2430 2430
C 3610 3720 3840
D 2230 2230 2380
E 1220 1220 1450
F 775 775 775
G 930 930 930
H 370 370 370
I 930 930 930
J 430 440 405
K 950 1050 1200
L JIS5K 125A JIS5K 150A JIS5K 150A
M JIS5K 125A JIS5K 125A JIS5K 125A

寸法図

A型シリーズ

ゴミの取出しが簡単な、G型シリーズよりもさらに大型タイプ

G型シリーズよりもさらに大きなスペースに最適。高層化・大型化するホテルやビル・発電所・工場などの超大型スペースの清掃問題をクリアし、効率的な清掃を推進します。

ビル 発電所 精密工場 ホテル

A型シリーズ

  A6-110 A6-150 A8-220H A11-300H
電源(相・V) 3⌀ 200 3⌀ 200 3⌀ 200 3⌀ 200
出力(kW) 11 15 22 30
風量(m/min) 10 12 15 19
静圧(kPa) 23.5 27.4 29.4 34.3
分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式
フィルター面積(m²) 6.4 6.4 8.4 11.8
払い落とし方式 自動シェイキング方式 自動シェイキング方式 自動シェイキング方式 自動シェイキング方式
集じん容量(ℓ) 80 80 80 80
重量(kg) 約720 約790 約1130 約1500
寸法(mm) A 3080 3080 3180 3390
B 1330 1330 1430 1590
C 2350 2460 2570 2650
D 2230 2230 2380 2550
E 1370 1370 1570 1700
F 775 775 875 970
G 1200 1200 1200 1260
H 200 200 175 140
I 950 1060 1200 1250
J JIS5K 125A JIS5K 125A JIS5K 150A JIS5K 150A
K JIS5K 150A JIS5K 150A JIS5K 150A JIS5K 150A

寸法図

S型シリーズ

小さなスペースに。取扱い簡単な小型タイプ

小さなスペースに最適。一般住宅・店舗等の清掃に適したタイプです。コンパクトで設置面積が小さく、しかも低価格で経済的。

店舗 一般工場 小型クリーンルーム ガソリンスタンド

S型シリーズ

  S-22 S-37 S-55 S-75
電源(相・V) 3⌀ 200 3⌀ 200 3⌀ 200 3⌀ 200
出力(kW) 2.2 3.7 5.5 7.5
風量(m/min) 2.5 2.5 4 6
静圧(kPa) 16.2 19.6 19.6 19.6
分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式 バグフィルター分離方式
フィルター面積(m²) 1 1 1.5 3.7
払い落とし方式 手動シェイキング方式 手動シェイキング方式 手動シェイキング方式 手動シェイキング方式
集じん容量(ℓ) 25 25 50 70
重量(kg) 約110 約135 約250 約510
寸法(mm) A 1060 1100 1260 1140
B 450 450 500 740
C 1030 1120 1400 1850
D 540 540 540 750
E 380 404 475 605
F 80 80 102 102
G 50A 50A 50A 50A~65A

寸法図

標準アタッチメント

清掃作業に欠かすことのできない各種アタッチメントが揃っています。
作業内容及び用途に応じてご自由にお選びください。

サクションホース

サクションホース

延長ホース

延長ホース

延長管

延長管

床ブラシ

床ブラシ

隙間口

隙間口

ゴムノズル(大・小)

ゴムノズル

丸ブラシ

丸ブラシ

三角口

三角口

部品格納箱

掃除用具などが機能的に収納できます。各種アタッチメントの点数に応じてお使いいただけるS型・W型の2タイプがあります。

部品格納箱S型

部品格納箱W型

真空弁

掃除用アタッチメントを差し込む真空弁。建物の各所に自由な配置ができるよう、床用・壁用の2種類をご用意しています。
経済的な標準型に加え、ホースを差し込む際の騒音を抑えたサイレント型もあります。

床用真空弁

床用真空弁

露出型真空弁

露出型真空弁

壁用真空弁

壁用真空弁

寸法表

  床用真空弁 露出型真空弁 壁用真空弁
A ø 150 140 140
B ø 123 110 110
C 約100 約80 約125

フィルター

99.97%以上の補修効率

0.3ミクロンのじん埃にも、99.97%以上の捕集効率を実現するフィルター。
特に微細なじん埃を嫌う箇所へのご使用をおすすめします。

OEM製品受託製造

環境装置の総合メーカーとして各種OEM製品の受託製造、専用機の研究開発に対応します。
