製品情報
システム製品・特注品

集塵システムの基本要素「吸引・搬送・分別・排気」を応用した各種システム構築を実現化。
ご要望にお応えする特注品の開発・製作にも対応。

集塵や空気搬送、回収・供給、清掃システムの基本設計から制作まで

  • プリント基板の穴あけ機などの高速且つ強力な吸引を必要とする集中集塵システム
  • サブマージアーク自動溶接機用フラックス回収・供給システム及び再生分別システム
  • 溶接ヒューム集塵などのフード設計・提案、配管設計、施工までシステム全体の提案

特注集塵装置

日本精密の最も得意とする特注集塵装置。環境改善から生産設備まで製作致します。専用開発の技術力、提案力、レスポンス、高品質な製品づくりをこれからも提供します。

特殊な用途で使用する特注集塵装置です。生産設備に必要不可欠な設備となるケースが多く、より緻密な打ち合せと設計により製品化された装置です。専用機としての開発ですが、これまで培ってきた技術力をフルに活かしてより効率的な生産性・環境改善のために皆様のお役に立てるように製作しました。ここに紹介させていただく装置はごくごく一部ではありますが、ご参考にしていただければ幸いです。

防爆型(爆発放散口付)集塵機

防爆型(爆発放散口付)集塵機

安全増防爆モーター、耐圧防爆型モーター及び各種防爆部品を搭載して可燃性粉体等の集塵に対応します。集塵機内部での火花の発生を防ぎ粉塵爆発の原因になりにくい構造です。爆発放散口は万が一集塵機内で粉塵爆発が起きた際に、爆発エネルギーを逃す口になります。

  • フィルターは静電防止仕様。帯電を防止し、爆発の発火源になる静電気発生を防ぎます。
  • 吸込口には逆止弁を設置。集塵配管からの爆風の逆流を防止。
  • 集塵機本体の強度を増し、本体の爆発を防ぎます。

特注集塵装置 ブラスト粉回収用集塵機

特注集塵装置 ブラスト粉回収用集塵機

ブラスト機用の集塵装置として設計・製作しました。ブラストメディアの特性や回収量を考慮した設計になっています。

  • メディアによる摩耗対策のため交換可能なゴムをサイクロン内に貼り付けています。
  • 大型のブラスト装置用として200m/min以上も製作可能。

特注集塵装置 フラックス供給回収集塵機

特注集塵装置 フラックス供給回収集塵機特注集塵装置 フラックス供給回収集塵機

スパイラル鋼管・船体部品・建築材等の製造に欠かせないサブマージアーク溶接で使用されるフラックスの回収・供給装置です。
システムに合わせ様々なバリエーションを取りそろえています。

  • 回収したフラックスを粒度に分け再生・廃棄をおこないます。再生フラックスの粒度管理をおこなう事により、安定した溶接品質が実現されます。
  • システムに応じてフロー・レイアウトを容易に変更できるよう様々なバリエーションを取りそろえています。
  • 回収のみ、供給のみにも対応。任意の用途で選択可能。

特注集塵装置 プリント基板加工粉回収装置

特注集塵装置 プリント基板加工粉回収装置

多数台用集中集塵装置

特注集塵装置 プリント基板加工粉回収装置

1台用集塵機

1台~多数台の穴明け加工機から切粉を回収。ブロワーも中圧タイプを採用し、効率の良い回収を実現しました。

集中集塵装置

  • 加工機の台数、軸数により最適な装置を提案。
  • 摩耗性を考慮した衝突分離方法を1次分離器として採用。
  • 様々な排出機構に対応し、摩耗にも考慮。
  • フィルターの間隔を大きくとることでフィルター部での詰まりを発生しづらくしました。

1台用集塵機

  • コンパクト設計で邪魔にならず設置可能。
  • 払い落しは手動・自動から選択可能。
  • コンパクトながらもターボブロワー搭載で力強い集塵。

湿式集塵機 研磨機用集塵機

湿式集塵機 研磨機用集塵機

研磨機や研磨作業においての集塵用のフィルターレス集塵機です。フィルターの代わりに水でろ過をします。研磨工程で発生する切粉と火花を同時に吸い込んでも湿式のため心配がありません。

  • バネ研磨や各金属加工に。
  • 摩耗性を考慮した衝突分離方法を1次分離器として採用。
  • 錆に強いステンレスでの製作も可能。

レーザー溶接機用集塵機 レーザーヒューム回収用集塵機

湿式集塵機 研磨機用集塵機

レーザー溶接加工機用集塵機として開発しました。コンパクト設計ながら中圧ブロワーを搭載し、ヒュームを力強く吸引します。フィルターは当社独自の微粉対応フィルターを採用。微細なヒュームでも確実に捕集し集塵力を維持します。

  • 当社独自の楕円形微粉対応フィルターを搭載。
  • パルスジェットによる効率的な払い落しを実現。

丸型集塵機 研磨集塵機

丸型集塵機 研磨集塵機

平板状フィルター、成形フィルターとは異なる円筒形フィルターを採用。フィルター間にダストが詰まりづらいため長時間研磨作業をおこなうことが可能です。 難燃性・耐熱フィルターをオプションに用意し、火花が発生する作業にも仕様可能です。

  • 製靴工場におけるバフ研磨に。
  • ゴム研磨集塵に。

フード付き集塵機 各種フード付き集塵機

フード付き集塵機 各種フード付き集塵機

集塵機とフードを一体化した装置です。フードの形状はブース型からアーム型まで様々です。一体化することで容易に可動できる様になります。

  • 移動式集塵ブースとして。
  • 省スペース設計。
  • 集塵機部は標準オプション対応可能。

※写真はHEPAフィルター搭載 ゴムホース清掃用として製作

特注掃除装置

特注掃除装置 MPS型掃除機

特注掃除装置 MPS型掃除機

成形フィルターとパルスジェット式払い落し機能を搭載した、連続運転型掃除機です。高温になるブロワー部にグリスを外から充填することを可能にし、連続運転に対応しています。

  • 移動式、定置式から選択可能。
  • HEPAフィルター等の高性能フィルター搭載可能。
  • 制御盤によるプログラム制御が可能。

特注掃除装置 防爆型爆発放散口掃除機

特注掃除装置 防爆型爆発放散口掃除機

防爆エリアで使用する掃除機として製作。爆発放散口を採用し、万が一の爆発時に装置が爆発することを防ぎます。

  • 爆発放散口、防爆電気部品、逆止弁を採用。
  • 静電防止フィルターを使用。

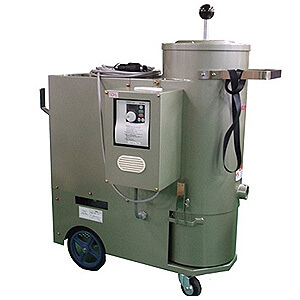

特注掃除装置 インバーター搭載掃除機

特注掃除装置 インバーター搭載掃除機

100Vで高性能な工業用クリーナーを使いたいという要望に答えた掃除機になります。

  • インバーター搭載により100V電源でクリーナー使用を可能に。
  • 省エネ対策としても推奨。

ブロワー

ブロワー

ブロワー

環境装置メーカーとしてブロワーを製造しているメーカーはごくわずかです。特殊な環境下で使用するためオールステンレスでの製作。燻蒸設備用のシール製の高いブロワー等など、多くの特殊品を製作してきました。また、環境装置の心臓部であるブロワーは装置の仕様と共にカスタマイズされているケースが多いのも特徴です。

  • 消音ラギング、専用サイレンサーによる騒音対策。
  • 保温ラギングによる結露防止。
  • 屋外用塗装、塩害対策。

一時分離装置(プレダスター、サイクロン、衝突分離機)

一時分離装置(プレダスター、サイクロン、衝突分離機)

一時分離装置(プレダスター、サイクロン、衝突分離機)

フィルター分離器の前段に設置する1次分離装置の設計・製作を致します。風量、回収物の種類により最適な分離器の選定をします。

  • 各種プレダスター(乾式・湿式)
  • スパッタボックス
  • サイクロン分離器
  • 衝突分離器
  • 採用することによりフィルターへの負担を軽減し、寿命を延ばします。
  • 比重の重いダストは効率よく捕集。
  • 回収量が多くて困っている場所に。
  • 搬送装置の回収装置として。

ワークステーション

標準型ワークステーション

標準型ワークステーション
  • 当社標準型ワークステーション
  • 吹き飛ばし作業の改善に

・トナーカートリッジ再生に
・プリント基板清掃用に
・微粉塵も吹き漏れ無く回収

防爆型ワークステーション

防爆型ワークステーション
  • 爆発性のある粉塵回収に
  • 爆発危険性のあるエリアでの使用向け

・防爆部品を採用
・回収粉、設置場所は当社営業部にお問い合わせください

簡易型ワークステーション

簡易型ワークステーション
  • コストパフォーマンスを追求した簡易型
  • 埃などの大きなゴミの吹き飛ばし作業に最適なモデル。

・自動車等のエアーフィルター清掃に
・機器のメンテナンス時の清掃に

OEM製品受託製造

環境装置の総合メーカーとして各種OEM製品の受託製造、専用機の研究開発に対応します。
