製品情報
ブロワー

流体理論に基づき設計された羽根車を高速回転させることで
大風量・高圧力の空気を発生させる機器。

流体理論に基づき設計されたブロワー

  • 集塵装置・掃除装置の動力源として
  • 吸引・吐出しを利用した様々な場面で使用される
  • 基本設計としてサージング域をなくし、使用点域を気にすることない自由な稼働を実現
  • エアーフィルター、排気サイレンサー等のオプションあり

ターボブロワー

溶解炉用バグフィルター

設計段階からサージング域をなくすことで使用点域を選ばないブロワーを制作しています。任意の使用点で稼働可能です。排気サイレンサーも装置レイアウトに合わせて設置できるように本体据付型・別置型等ご要望によって設計制作可能です。ブロワーは単品での販売はもちろん、ベースにモーターを搭載した送風機としての販売をしております。

※写真はカットモデル

標準送風機・特殊ブロワー(形状・材質・性能対応)

ブロワー

商品ラインナップ

多段ターボブロワー(1)

当社標準の多段ターボブロワーです。様々な装置の吸引源や、吐出しで使用されます。
高圧少風量のタイプから中圧中風量のタイプまで幅広い性能を持ちながら、サージング域が無い使いやすさが特徴です。

概観図

多段ターボブロワー(1)概観図

寸法表

分類 諸元 性能(使用点) 電動機 ベルト
形-本
外形寸法(mm)
型式 風量
m3/min
静圧
kPa
回転数
50/60min-1
電源
相-V
出力
kw
極数 A B C D E/E1 F G H I N Z D1 フランジ
ベルト伝達型
圧力タイプ
CP3-122-H4 2 12.74 5800 3-200 1.5 2 A-2 570 440 127 80 450 410 286 390 140 119 4-⌀14
CP3-122-H3 5.6 5.9 4655 3-200 1.5 2 A-2 630 360 150 102 500 330 209 515 190 146 4-⌀14
CP3-123-H3 6 8.8 4550 3-200 2.2 2 A-2 700 530 150 102 580 490 321 520 190 167 4-⌀14
CP3-125-H3 6 13.7 5350 3-200 3.7 2 A-3 700 530 150 102 580 490 321 520 190 167 4-⌀14
CP3-5500A-H 6 20.58 5650 3-200 5.5 2 A-4 760 556 150 102 600 520 433 560 200 133 4-⌀14
CP3-1210-H3 20 7.84 3800 3-200 7.5 4 A-4 940 620 180 165 320 584 534 710 220 132 6-⌀14
CP3-1210-H4 6 22.54 5200 3-200 7.5 2 A-5 760 686 150 102 600 650 545 585 200 145 4-⌀14
CP3-11KA-H 10 23.52 4000 3-200 11 4 V-3 1020 680 237 106 400 620 425 795 295 185 6-⌀18 185
CP3-1215-H3 20 12.74 4100 3-200 11 2 V-6 960 750 180 165 350 710 636 735 240 155 6-⌀18
CP3-15KA-H 12 27.44 4000 3-200 15 4 V-3 1020 790 237 106 400 730 535 795 295 185 6-⌀18 185
CP3-1230-H 15 29.4 3500 3-200 22 4 V-4 1300 970 272 120 1000 900 650 950 375 197 4-⌀24 235

多段ターボブロワー(2)

吸込口方向機器正面にあるタイプのターボブロワーです。

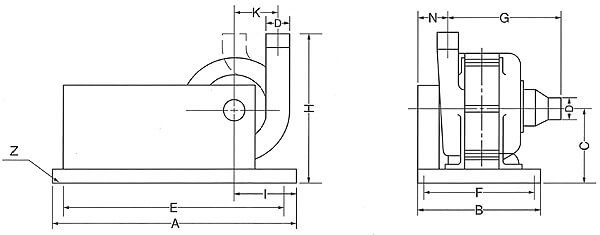

概観図

多段ターボブロワー(2)概観図

寸法表

分類 諸元 性能(使用点) 電動機 ベルト
形-本
外形寸法(mm)
型式 風量
m3/min
静圧
kPa
回転数
50/60min-1
電源
相-V
出力
kw
極数 A B C D D1 E F G H I K N Z
ベルト伝達型
圧力タイプ
CP3-121-H7 2.5 5.6 7300 3-200 0.75 2 A-1 550 330 165 68 63.5 450 300 127 335 135 0 201 4-⌀9
CP3-123-H4 3.5 14.7 7800 3-200 2.2 2
A-2
600 400 195 80 76 500 370 363 385 140 127 129 4-⌀10
CP3-3700A-H 3 19.6 7750 3-200 3.7 2
A-3
650 460 245 80 76 500 430 455 415 125 127 102 4-⌀14

多段ターボブロワー(3)

省スペース型(縦型)ターボブロワーです。

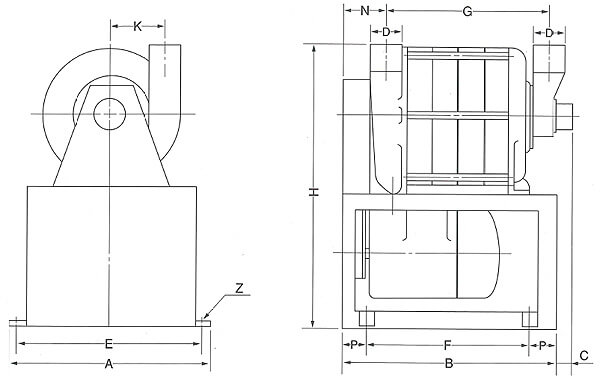

概観図

多段ターボブロワー(3)概観図

寸法表

分類 諸元 性能(使用点) 電動機 ベルト
形-本
外形寸法(mm)
型式 風量
m3/min
静圧
kPa
回転数
50/60min-1
電源
相-V
出力
kw
極数 A B C D E F G H K N P Z
ベルト伝達型
圧力タイプ
CPK3-123-V1 2 18.1 7100 3-200 2.2 2 A-2 480 460 30 80 450 300 286 710 127 135 80 4-⌀15
CPK3-125-V1 3.4 19.6 7450 3-200 3.7 2 A-3 480 570 30 80 450 370 394 710 127 135 100 4-⌀15
CPK3-1275-V1 6 19.6 5400 3-200 5.5 2 A-4 540 620 30 102 510 510 433 930 150 142 55 4-⌀15

OEM製品受託製造

環境装置の総合メーカーとして各種OEM製品の受託製造、専用機の研究開発に対応します。
